拉繩開關通常安裝在帶式輸送機機架沿線兩。
1、拉繩開關固定在支架上。
2、兩臺機器之間的25 ~ 30m的距離，通過鋼絲繩直徑4mm的連接，松緊要適中。
3、為了減少鋼絲繩的重量在開關和故障的影響，在3M支撐環間隔框的焊接，支撐鋼絲繩是保障工作。

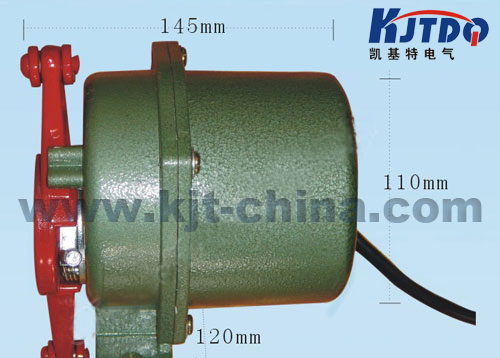

雙向拉繩開關安裝方法：
客戶可以根據接線圖，安裝板，M12 *開關30螺栓固定在安裝板，
然后用開關裝置的安裝板上固定位置兩側的磁帶機，滿足以下要求：
(1)安裝在輸送機機架上通用的雙向拉繩開關，雙向拉繩開關使設備低于磁帶水平位置，操作方便為宜，
(2)的雙向拉繩開關(φ4mm涂塑鋼絲繩)分別轉臂拉環孔上的開關，雙向拉繩開關兩個開關間隔距離小于40m是適當?shù)�，在拉繩的兩端應平行布局沿磁帶機，3約400萬的安裝環起著支撐雙向拉繩開關的作用，在遠處，雙向拉繩開關以減小撓度
雙向拉繩開關接線：
(1)Z型雙向拉繩開關接線
后蓋打開雙向拉繩開關，可見開關連接螺栓。作為引出電纜，用戶不需要打開后蓋，雙向拉繩開關可以直接和開關的電纜連接，連接，使用萬用表測試常開和常閉觸點，以防止錯誤的方向拉繩開關絕緣套好后，用防水膠帶絕緣套連接。
(2)S型雙向拉繩開關接線和Z具有相同類型的雙向拉繩開關。 |
